| 外型尺寸 | 13mm-76mm |
| 品牌 | 江西慧骅 |
| 货号 | HH-TCTL01 |
| 用途 | 环保、化工各类塔里 |
| 材质 | 陶瓷 |
| 型号 | 矩鞍环填料 |
| 密度 | 2.35g/cm3 |
| 执行质量标准 | 中华人民共和国化工行业标准 HG/T 3683.1-2014《工业瓷球-惰性瓷球》 |
| 厂商 | 江西慧骅科技 |

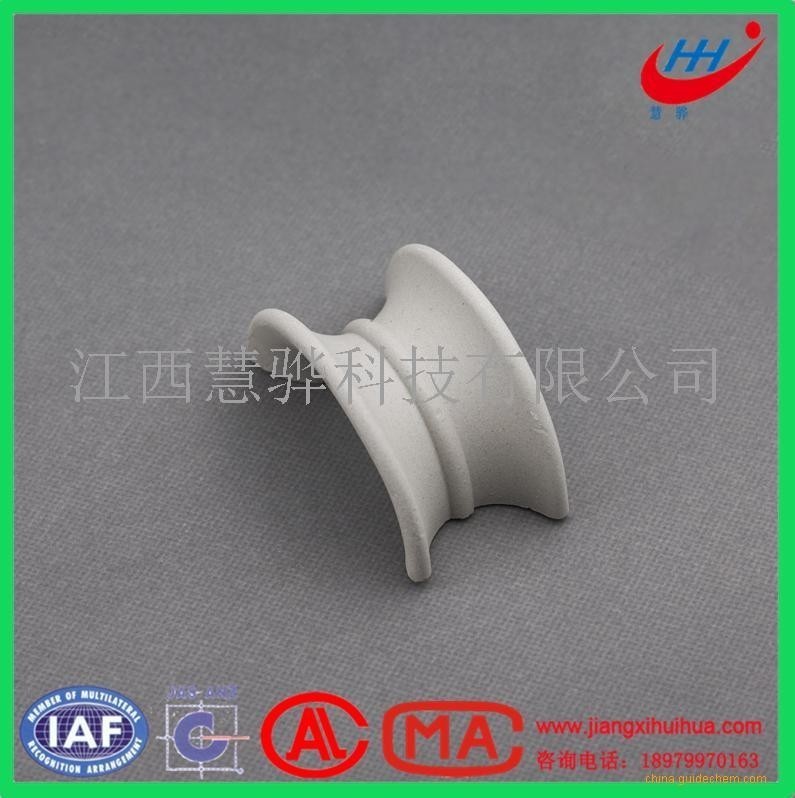

陶瓷矩鞍环填料
一、陶瓷矩鞍环填料产品简介：
陶瓷矩鞍环填料的形状介于环形与鞍形之间，因而兼有两者之优点。这种结构有利于液体分布和增加民气体通道。比鲍尔环阻力小、通量大、效率高、填料强度和刚性较好 ，是目前应用最广的一种陶瓷散堆填料。
江西慧骅生产的陶瓷矩鞍环填料主要以当地优质高铝低铁优质粘土、加入一定量的湖南界牌泥、长石、石英、及成型助剂、脱模剂等原料，通过原料精选、球磨粉碎、过筛、除铁、真空练泥、成型、干燥、焙烧等系列适宜的生产工艺加工而成的一种硅酸铝质塔填料，产品颜色均匀，瓷质致密，耐温度高，急冷急热性能好。特别具有优异的耐化学腐蚀性能。能耐所有的无机酸和有机酸及所有的中性气体、酸性气体。
我公司产品在坯料配方时充分采用电脑陶瓷配方软件技术，确保产品的化学成分符合使用要求及工艺要求。我们特别加强工艺控制，做到产品尺寸稳定，各项指标严格按国家标准、行业标准、地方标准或企业标准要求生产。产品制造、检验、验收执行国家标准《耐化学腐蚀陶瓷塔填料技术条件》（GB/T18749-2008）。
根据国家权威机械检测结果及我公司陶瓷专业技术人员多年的生产应用实践证明，陶瓷产品化学成分SiO2/Al2O3=3：1时具有优良的耐酸碱化学腐蚀性能及高强度、耐高温等性能。其主要原理为：采用石英和莫来石产品主晶相，以长石玻璃和高岭土烧结体为结构桥梁，借用了高岭土烧结体和石英晶体的高机械强度和耐高温特性，抗氧化、耐磨损、耐气流冲击、耐强酸碱化学腐蚀，烧结致密，极低的化学活性，使产品经久耐用。
二、陶瓷矩鞍环填料化学含量
成分名称 | 指标,% | 成分名称 | 指标,% |
SiO2 | 68-72 | MgO | 0.6 |
Al2O3 | 15-23 | CaO | 0.6 |
Fe2O3 | <1.5 | K2O +Na2O | 3.5-4.5 |
三、陶瓷矩鞍环填料物理性能
指标名称 | 单位 | 技术指标 |
密度 | g/cm3 | 2.3-2.4 |
吸水率 | 重量% | 0.1-0.5 |
耐压强度 | N /mm2 | 300-500 |
莫氏硬度 | Scale | 6.5 |
比热, 20℃-100℃ | J/kg.K | 840-920 |
导热系数，30℃-100℃ | W/m.K | 1-1.5 |
热膨胀系数 | 10-6K-1 | 4.7 |
耐热度 | ≥1000℃ | |
耐酸度 | ≥99.8%(DIN51102 sheet 2) | |
耐急冷急热 | 130℃~常温空冷热交换三次不裂 | |
产品执行标准 | GB/T18749-2008<<耐化学腐蚀陶瓷塔填料技术条件>> | |
四、陶瓷矩鞍环填料特性参数
规格 | 堆积密度 (kg/m3) | 比表面积 (m2/m3) | 空隙率 (%) | 个数 n/ m3 |
1/2” （ 13mm） | 778 | 539 | 70 | 610000 |
3/4” （ 19mm） | 682 | 338 | 67 | 146000 |
1” （ 25mm） | 616 | 250 | 74 | 59000 |
1 1/2” （ 38mm） | 583 | 164 | 75 | 19680 |
2” （ 50mm） | 528 | 142 | 76 | 8243 |
五、陶瓷矩鞍环填料尺寸
1/2” （ 13mm） | 长 (mm) | 宽(mm) | 高(mm) | 厚(mm) |
3/4” （ 19mm） | 19+1.3,-0.5 | 10.5+1.3,-0.5 | 9.5 +1.3,-0.5 | 3.0±0.5 |
1” （ 25mm） | 30±2 | 16±2 | 15±2 | 3.0±0.5 |
1 1/2” （ 38mm） | 39±3 | 20.5±3 | 23±3 | 3.5±0.5 |
2” （ 50mm） | 62±3 | 30±3 | 33±3 | 4.5±0.5 |
3” （ 76mm） | 85±5 | 40±5 | 45±5 | 5.5±0.5 |
