外型尺寸 | 根据客户要求订制 |
货号 | HH-TCBWTL |
品牌 | 江西慧骅 |
用途 | 气液分布均匀 |
材质 | 陶瓷,塑料,金属 |
型号 | 波纹填料 |
制造商 | |
密度 | 2.35g/cm3 |
执行质量标准 | GB/T 18749-2008《耐化学腐蚀陶瓷塔填料憃术条件》 |
厂商 | 江西慧骅 |
是否进口 |
波纹填料
波纹填料按材质分为陶瓷波纹填料、塑料波纹填料、金属波纹填料。

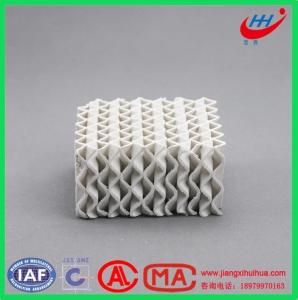

一、陶瓷波纹填料
1、陶瓷波纹填料简介
陶瓷波纹填料与散堆填料相比具有效率高、降压低、处理量大、持液量小、放大效应不明显,操作弹性大等一系列优点。它由许多具有相同几何形状的填料单元体构成。陶瓷规整波纹板填料的单元体是相互平行叠加的波纹片。根据波纹竖同倾角的不同,可分为X型和Y型两大类,X型的倾角为30°,Y型的倾角为45°。我公司可生产下列定型产品,并可根据用户委托,生产不同比表面积的非定型规整填料。
2、陶瓷波纹规整填料适用场合:
(1) 卤化有机化合物的精馏;
(2) 对压降和理论板数有严格要求的腐蚀性混合物的精馏、吸收等过程;
(3) 硫酸吸收、硝酸提浓及化肥厂气体净化等含有 大量本性介质的塔中;
(4) 绝压从100Pa起的真空操作;
(5) 用作换热器、除雾器或催化剂载体等。
3、陶瓷波纹填料主要规格型号:
Y型 |
100Y |
125Y |
160Y |
250Y |
300Y |
350Y |
400Y |
450Y |
500Y |
700Y |
一般来说,X型具有较小的压降,而Y型具有更好的传质性能。为了兼顾压降和传质性能,还可在板上开孔。由于规整填料无明显的放大效应,其表面粗糙度和材质独具的抗腐蚀特性,在石油化工的蒸馏、汽提、吸收、抽提等传质过程中,有着广泛的应用前景。
二、金属波纹填料:
金属波纹填料分金属丝网波纹填料、金属孔板波纹填料、压延刺孔板波纹填料、金属网板波纹填料。
1、金属孔板波纹填料简介
金属孔板波纹填料是在金属薄板孔面打孔、轧制小纹、大波纹*组装而成,具有阻力小,气液分布均匀,效率高,通量大,放大效应不明显等特点,应用于负压常压和加压操作。用金属孔板波纹填料改造板式塔效果尤为明显。加工填料的塔径范围为φ150mm~12000mm以上。下表为金属孔板波纹填料的特性数据。
2、 金属孔板波纹填料适用场合
金属孔板波纹填料适用场合:金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号,最小直径为80~200mm,*直径已达13m,液体喷淋密度可从0.2~220m3/m2.hr,压力范围可从真空到高压。是适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。
三、塑料波纹填料
塑料波纹填料是继金属板波纹填料开发应用之后开发的板波纹填料。它质轻、通量大,适宜大容塔器。90年代以来在气体净化、化肥、环保、冶金等行业中得到广泛应用。
塑料波纹填料主要技术特点及性能:在填料片上开有小孔,具有大能量、低压降和高的比表面积,在提高产量,降低能耗,提高效率上有较大的优势。同时由于填料的有序排列,物料中含有的固相颗粒可通过填料的波纹底排出,因此抗堵性能优良,操作弹性比一般通用塔器大,取代散装塔填料,可提高生产能力5%,提高生产效率50%。同时具有质轻、价廉的特点,适用大容积塔器。该产品主要为聚丙烯材质,可耐温100℃;对于玻纤增强聚丙烯材质塑料规整填料,使用温度范围为小于等于120℃。两种材质的产品均具有耐化学腐蚀性强,耐次氯酸钠氧化、耐强酸、碱溶液腐蚀等优点。目前国外*的塑料填料塔已达11米,最小可用于直径200米的塔器,可在负压及加压状态下操作.广泛用于各种吸收和解吸单元操作,如盐酸、硫酸工业、天然气行业、环保废气净化处理及解吸脱气装置等,均取得喜人的效果。
